后来才知道，那不过是一张64QAM的实测图。但丝毫不影响我盯着它看了整整十分钟，说实话，还挺美的。
星座图不是天上的，是通信的
很多人一听到“星座图”，下意识就想到天文观测。对吧？但我说的这种星座图，跟猎户座、北斗七星没半毛钱关系。它其实是数字调制信号的二维散点图，横轴是I（同相分量），纵轴是Q（正交分量）。每一个点都代表一个调制符号。听起来有点绕？
简单理解为：把无线电波里携带的数字信息，映射成一个平面上的坐标点。比如发送“00”，我让载波的相位和幅度变成某个特定组合，接收端就根据这个组合猜出“00”。一连串的符号快速打上去，就形成了点集——这就是星座图。
它之所以叫星座图……是因为理想的点阵排列，确实很像夜空中几颗亮星构成的几何形状。QPSK四个点，正方形；16QAM十六个点，整齐的网格。但一旦信号恶化，这些“星星”就开始乱窜，甚至糊成一团，像被风吹散的星云——不过话说回来，挺像现实中的观星体验，大气抖动带来的闪烁一模一样。
读懂它，其实是在破译信号的“心电图”
外行看热闹，内行看门道。星座图的每一个畸变，都在拼命告诉你：哪里病了。

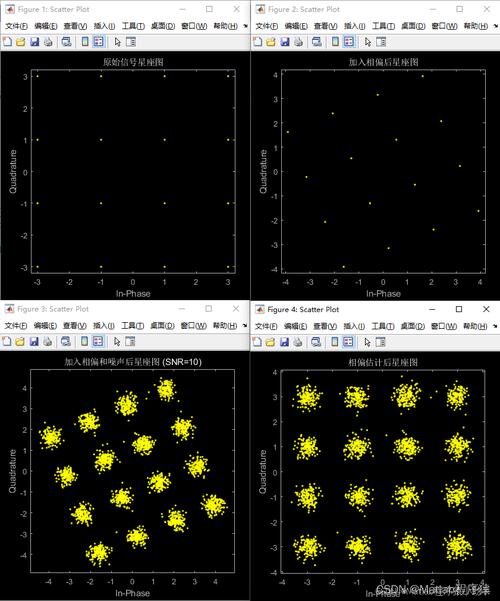

理想状态下，点应该精准地落在格点上。但现实呢？幅度不平衡会让整个图形变成矩形而非正方形；I/Q偏移让整个星座平移，就像把星图贴歪了；相位噪声让点沿着圆弧扩散，像彗星的尾巴；白噪声则是直接让点变成云团，越浓的地方概率越高。最要命的其实是非线性失真——高阶调制时尤其明显，外边一圈点被压缩，整体像一朵盛开的花突然收拢，简直就是信号界的“视觉欺诈”。
有一次排查一个5G基站下行链路的EVM恶化，眼图怎么看都像模像样，直到打开星座图——右上角四个点集体“逃离”了预定位置，呈现出诡异的旋转。那一下，倒吸一口冷气。立刻意识到本振泄漏没校准好。这就是星座图的魔力：很多时候，时域波形你根本看不出破绽，但二维平面一展开，所有秘密暴露无遗。它是调制质量的终极审判者。
不过，也别把它神化。星座图只能展示一个符号判决时刻的采样点，中间轨迹完全看不见。所以单看星座图也会被骗——比如过冲和振铃在星座图上可能只是点稍微变胖，你根本不知道信号在时域里经历了怎样的挣扎。所以老工程师一般会同时开着眼图、频谱和星座图，三管齐下，痛苦翻倍。
高阶调制的疯狂：从1024到4096，我们究竟在追求什么
曾几何时，QPSK已是顶配。后来有了64QAM，惊为天人。再后来——1024QAM走进Wi-Fi 6，4096QAM成了Wi-Fi 7的卖点。那是1024个点啊！密密麻麻挤在一个方块里，每个点之间的间距小得可怜。随便一点相位旋转或者幅度误差，相邻点就撞在一起，误码率直接爆炸。
说实话，每次看到产品经理用“我们支持4096-QAM”作为宣传语，内心都是一阵抽搐。他们肯定没在实验室里调过PA线性度。为了那几个dB的EVM余量，攻城狮们熬掉的头发可以织毛衣。
但够用吗？远远不够。通信系统的胃口永远填不满。未来还要搞8192-QAM、16384-QAM（恐怖），甚至更变态的APSK（幅度相位联合键控），星座图会变成一个个同心圆环，每个环上坐着密密麻麻的点。那种图打印出来可以当视力检测表。——你能看清每个点吗？看不清就是功率回退不够，回去重来。
对了，还有一点：高阶调制的星座图，其实是非常优秀的“密码本”。我偶尔会盯着那些完美的点阵发呆——这不就是现代通信的象形文字么？一个个符号，承载着比特流，穿越空气，穿过墙壁，最终在你的手机屏幕上解码成这篇文章。有点浪漫，也有点荒诞。
那些年，被星座图“背刺”的经历
不吐不快。有一次，客户投诉终端连接速率波动大，我们一堆人围着板子抓日志。看EVM，差不多勉强达标的边缘；看频谱，没什么异常。最后调出星座图——好家伙，四个角落的点几乎全部丢失，成了秃角形状。那画面太美，终生难忘。问题出在射频前端的压控增益放大器供电纹波太大，导致幅度调制，瞬间把整个星座角切掉了。从此以后，我每次排查链路预算问题，第一件事就是开星座图。
还有一回，做产线自动化测试，软件自动判定pass/fail，但偶尔会有几台机器fail在星座图“点云过大”。肉眼怎么看都没问题，上下左右边界清楚，EVM也在spec以内。后来才发现是测试脚本的触发器有亚稳态，抓到的是一些乱七八糟的中间态。你瞧，星座图也会撒谎——只有当你理解它背后的采样机制，才不会误诊。
所以，对新人只有一句话：别只看EVM数字，点开星座图，放大，再放大，多看几分钟，才能闻到信号腐烂的味道。
说起来，星座图其实是个哲学陷阱。它提醒我们：任何信号处理，本质上都是在高维空间里寻找秩序。I/Q二维只是降维投影，真正的信息结构远比这复杂。但正是这种投影，让我们笨拙的人类能够直观地“看见”电磁波里的逻辑。这大概就是工程的浪漫吧——用最粗暴的可视化，驯服最不可见的物理。
写到这儿，瞥了眼手边正跑着误码仪，屏幕上星座图安稳地闪烁着16个小绿点。今晚应该能睡个好觉。但愿如此。
