说实话，我第一次在通信原理课本上看到星座图的时候，脑子里蹦出来的三个字是：这啥？
一堆点点，密密麻麻，像小学生乱撒的芝麻。旁边还配着各种箭头曲线，完全看不懂。但后来在实验室里调数字信号的时候，才猛然发现——这玩意儿简直就是通信世界的X光片，能把信号的老底儿看得一清二楚。
第一次看到星座图，我差点扔了课本

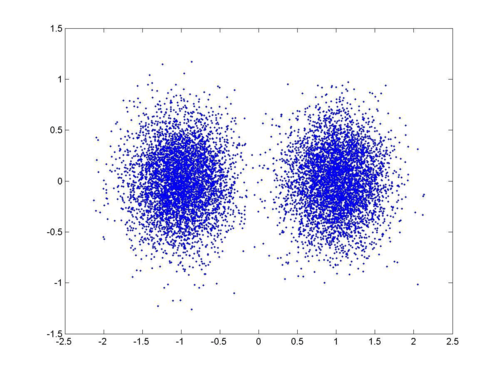

那时候讲什么MQAM、PSK，教材上全是公式推导。我承认，数学上确实严谨，但距离一个工程师的感受太远了。直到某天在软件无线电的界面上，看到一个跳舞的星座图，才突然对上了号。星座图本质就是把信号的同相分量（I）和正交分量（Q）画在二维平面上。横轴是I，纵轴是Q，每个点代表一个采样时刻的符号。
你想啊，理想的QPSK应该是四个点，规规矩矩坐在坐标轴对角线上。但现实呢？噪声一进来，点就散开，像在纸上洇开的墨迹。相位偏了？点就开始转圈——就像你盯着一个飞速旋转的电风扇，看得脑壳疼。
所以，看星座图就是看信号的“身体健康状况”。点越聚拢，说明信噪比越高；点的轨迹越清晰，说明相位噪声越小；如果点在几个位置之间乱跳，那多半是同步有问题。
星座图到底在讲什么：别被那些花里胡哨的线骗了
很多人喜欢把星座图画得特别炫——什么带噪云、眼图、误差矢量幅值（EVM）叠加在一起。其实核心逻辑就一个：理想符号位置 vs 实际接收位置的距离。
教科书上会说，欧氏距离越大，误码率越高。没错，但工程师更关心的是“为什么变大了”。这就有意思了。你从星座图上能看出至少三种病：
- 第一，点整体偏转——大概率是载波相位不同步，或者多普勒频移在作怪。
- 第二，点向外扩散成一个环——那是功放非线性失真，也就是AM/AM压缩了。
- 第三，点向圆心塌缩——别怀疑，这就是信噪比低到你怀疑人生的程度。
有一次我调试一个UHF链路，收到的QPSK星座图不是点，而是一个个空心圆。查了半天，结果是本振泄漏，直接把我折腾到凌晨三点。当时我就发了个朋友圈：星座图不只是一张图，它是一封信号写给工程师的告白信。只是有些时候，这封信用的字体是咒文。
跳出教科书：星座图的实战打开方式
现在仪器越来越聪明，矢量信号分析仪都能自动算EVM，但你得会看门道。别光盯着那个百分比数字。EVM只是结果，星座图的形状才是原因。
比如，你看到16QAM的星座图上，外围的四个角点散得尤其厉害，内部点却相对密集。这说明什么？说明峰值功率有问题，大概率是限幅了。换个大功率的功放？不见得，可能心里的是回退不够。这时候你用星座图上点的密度分布去跟理论密度比一下，问题一下就能定位。
还有更玄乎的。把多个符号周期的星座图叠加在一个屏幕上，能看出码间串扰（ISI）。如果你看到每个决策点周围有拖尾的弧线，那基本上就是滤波器滚降系数调的太狠了。别问我怎么知道的，说多了都是泪。
我的习惯是，先把星座图切到“点状显示”，然后调“余辉模式”。这样信号的历史轨迹会留在屏幕上，像一个延迟摄影。慢慢地，你会发现那些看似随机的点，其实有自己的脾气——就像你了解一只猫的习性一样。你甚至能从星座图上的点的“动作”判断出是高斯噪声还是脉冲干扰。前者是均匀的雾，后者是突兀的流星。
别迷信星座图，它也只是个工具
话又说回来，星座图再厉害，也只是频域和时域分析的补充。如果你碰到一个跳频信号，光看星座图你根本抓不住它跳来跳去的节奏。这时候你得上频谱图，看瀑布图。但不可否认，在单载波连续波调的调制质量评估中，星座图确实是最直观的那把尺子。
我有个偏执的小习惯——每次写调试报告，一定要附上一张带EVM和星座图的截图。不是为了炫技，而是因为这能在评审会上堵住很多无脑的质疑。你指着一个散点图说信号不好，报告没说服力；但你把EVM从3%调到了0.8%，星座图从云团变成钢钉，谁都能看到。
不过话说回来，星座图上的那些点，说到底也是统计结果。别指望它能告诉你究竟是哪个电路引起的失真。有时候你看着像相位噪声，结果换了个晶振还是没用。最后发现是电源纹波在捣乱。所以啊，星座图是起点，不是终点。它让你知道“有病”，但具体哪块疼，还得靠二分法、频谱仪，还有你那台快要报废的示波器。
现在再回头看那些教科书上的星座图，我倒是觉得它们画得挺美。但美归美，没有实际调试经验，你根本不知道那些理想点背后藏着多少噪底。
最后送你一句我自己的歪理：如果你看不懂星座图，说明你还没跟信号真正打够架。打多了，你就懂那些点了。
