前几天，一个做硬件的朋友甩给我一张截图。满屏散乱的光点，像梵高的星空被泼了水。他问：‘这算什么？星座运势吗？’ 我愣了一下，然后笑出声。说实话，这问题我十年前也问过。当时我盯着矢量信号分析仪，脑袋里全是浆糊。点，那么多点。有些聚成团，有些飘成云，有些干脆拧成麻花。
星座图。搞通信的人天天看。可这东西跟天上的星座真没啥亲戚关系。它就是个工具，赤裸裸的工具。把看不见摸不着的数字信号，摊在二维平面上让你看。幅度，相位。就这两样东西。你把一堆比特塞给调制器，它就给你在 I-Q 坐标系里画一个点。简单得让人怀疑。
我至今记得第一次在实验室调通 QPSK 的情景。绿色的点稳稳当当杵在四个角上，简直像用钉子钉上去的。心里那个得意啊——嘿，不过如此。后来上了变频，接了功放，一加电。我去，那四个点就跟见了鬼似的，扭啊扭，全拧成了彗星尾巴。那一刻我才明白，简单的背后，全是坑。
点是怎么放上去的？

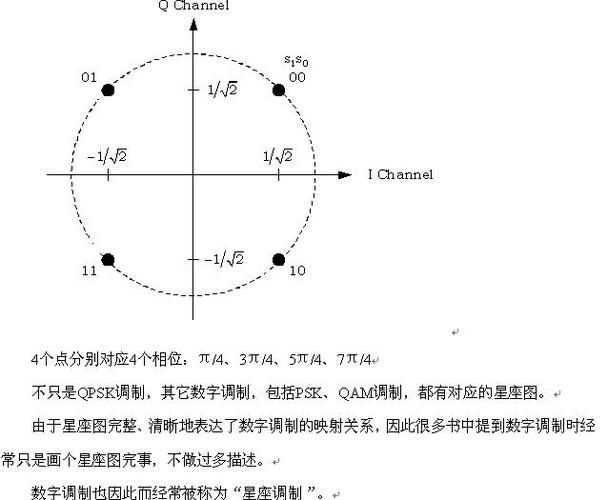

先别管那些花花绿绿的界面。星座图的核心逻辑，几十年来没变过。横轴叫 I，同相分量；纵轴叫 Q，正交分量。每一个点，就是一个符号。符号承载着比特。QPSK，一个符号两个比特，四个点，分布在四个象限，每个点离原点等距，只有相位不同。到了16QAM，一个符号四个比特，十六个点，不光相位变，幅度也变，密密麻麻摆成一个正方形。比特越挤，点数越多，频谱利用率越高，但抗噪能力就越差。这道理，跟早高峰挤地铁差不多。
你有没有想过，为什么非要弄成这种点阵图？直接看波形不行吗？行是行，但你得有一双能分辨几兆赫兹相位的眼睛。星座图把连续波形抽样成一个离散点，瞬间就清爽了。I 和 Q 的值决定了点的位置，而这个位置，就是信号在那一瞬间的“状态”。多直观。所以我一直觉得，发明这东西的人，肯定是个懒人——懒得看密密麻麻的波形，于是搞出了这个取巧的玩意儿。
从“干净”到“糊掉”

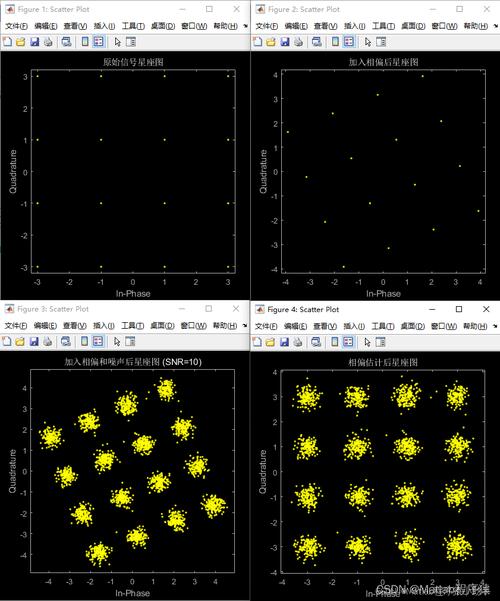

做射频的，最怕看星座图。这话不假。理想情况，点就是点，边界清晰，像围棋盘上的黑子。可现实呢？噪声一来，点就开始发福。白噪声均匀地给每个点加一层晕，看起来像毛茸茸的蒲公英。相位噪声更损，它让点绕着原点旋转，画出一道弧。如果是频率偏移，整个星座图就会不停地转，跟旋转木马似的，看着都晕。至于非线性失真——功放过载那种——点会被往外拉，或者往内挤，严重时整个图缩成一团，像被揉过的纸。
有一回测一个收发器，星座图出来我直接懵了。本来该在四个角落的点，有三个还好，有一个却拖出了一条长长的尾巴，斜斜地指向原点。查了半天，最后发现是I/Q 不平衡。直流偏置把整个图平移了，增益不平衡把正方形压成了长方形。这点破事，书上都写得明明白白，可真碰上，还是得一根根线去查。通信这行啊，纸上谈兵最害人。
那些年我掉进的坑
星座图看多了，会看出些稀奇古怪的毛病。有一次，我做了一个差分编码的 QPSK 系统。星座图单独看，完美。四个点，干净利落。可一上误码仪，哗啦啦地错。原来差分编码引入了前后符号的依赖性，星座图上的点虽然位置对，但解调时参考的相位错了，导致整张图旋转了90度。俗称“星座旋转”。不仔细对比前后码元，根本看不出来。
还有码间干扰。滤波器没设计好，符号定时又不准，那个点啊，就不是圆润的晕了，而是往特定的方向散开，像彗星。你一眼看过去，就知道滤波器滚降系数没设对。这种直觉，靠看书永远养不出来。就得在实验室里熬，熬到一看见某类图形，脑子里自动弹出故障树。
说起来，我最服气的还是一个老工程师。他瞄了一眼星座图，说：“你这 PLL 环路带宽窄了，锁定不了。” 当时我是不信的。拿了相噪仪一测，果然。问他怎么看出来的，他指着图上那些微小的、周期性的扭动说：“你看这里，周期性甩尾，频率不高，一看就是锁相环在挣扎。” 我当时就觉得，这老家伙的眼睛，怕是装了频谱分析功能。
别被“漂亮”骗了
最后泼点冷水。星座图不是万能的。它展示的是调制质量，不是整个系统的性能。有些问题，星座图表现不出来。比如带外杂散，比如邻道泄漏，星座图上一点迹象都没有。再比如，某些高阶调制，比如256QAM，点密密麻麻挤在一起，哪怕 EVM 很差，肉眼看起来也还是一个大方框，以为挺干净，其实误码率已经爆表了。所以，真正干活儿的人，都是把星座图、眼图、频谱、误码率一块儿看。单看一样，跟瞎子摸象没区别。
不过话说回来，星座图依旧是入门通信系统最友好的窗口。它把一堆数学公式，变成了人人能看懂的图像。当你看到那些点从混乱变得整齐，那种治愈感，真的——谁用谁知道。
好啦，不说啦。下次再见到那张布满小点的图，是不是觉得亲切多了？反正我现在还是有强迫症，看到星座图必须数数有没有偏心的点。你呢？
